一 例行试验中的过压试验（静态法）

试验目的：验证隔爆外壳承受内部爆炸压力的裕量。

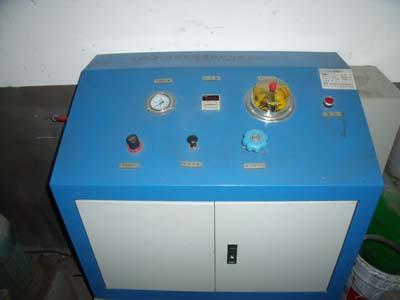

试验方法：将隔爆外壳处于密封状态，充入液体，施加相应压力进行测试。

加压时间至少应为10 s。静压试验只进行一次。

试验验证：如果隔爆外壳承受压力后未发生接合面永久性变形或外壳损坏视为合格，并且没有通过外壳壁泄露，则认为过压试验合格。

施加的相应压力选择：

①——参考压力的1．5倍；

②——对于不进行例行过压试验的外壳，试验压力应是参考压力的4倍；

③——对于小型设备不能测定参考压力时，则应采用下列相应压力进行静压试验

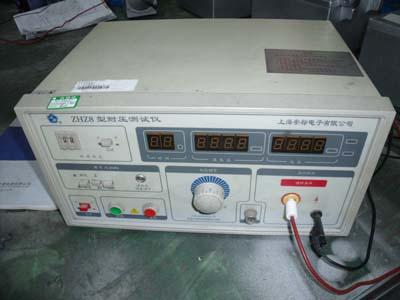

试验方法：在相互绝缘的导电端子间进行，以及导电端子与外壳之间。

试验验证：应承受相应电压历时1min，不击穿不闪络且漏电电流≤25mA。

施加的相应电压选择：

①——额定电压峰值不超过90V，取500V有效值；

②——额定电压峰值超过90V，取有效值1000V+2U（工作电压）进行测试。

三 例行试验中的绝缘电阻测试

试验目的：验证隔爆外壳内绝缘件的绝缘性能。

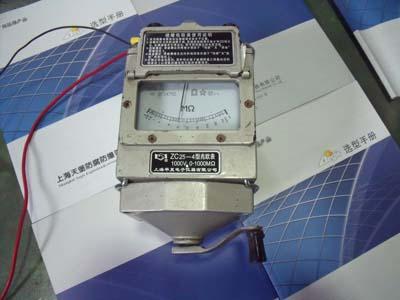

试验方法：在相互绝缘的导电端子间进行，以及导电端子与外壳之间。

试验验证：绝缘电阻应≥20MΩ。

四 隔爆外壳的平面度检查

平面隔爆面应验证其平面度是否满足 ≤0.05

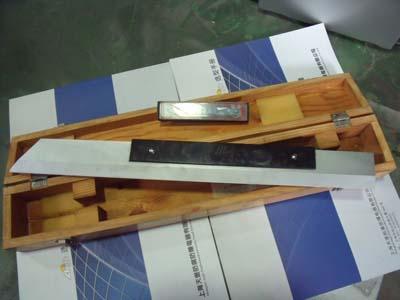

检查方法：用刀口尺与塞尺配合检查各个方向上的平面度是否满足要求。

五 隔爆外壳的平面接合面间隙最大值检查

如果存在间隙，接合面之间的间隙无论何处不应超过GB3836.2-2010中表1和表2中给出的最大值。

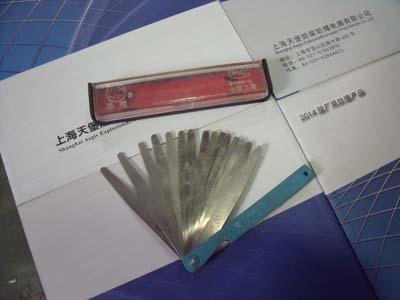

检查方法：在平面接合面装配好后，按照表1和表2的相应要求选用塞尺，在各个方向进行测试。

六 隔爆外壳接合面的粗糙度检查

检查方法：隔爆面加工后，用粗糙度样块进行比对检验。

验证方法：平均粗糙度Ra不允许超过6．3um为合格。

七 螺纹接合面的检查

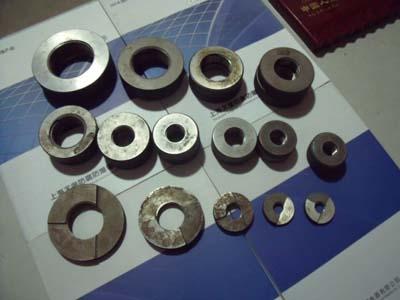

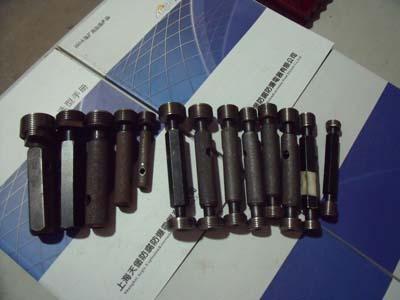

在使用NPT螺纹作为螺纹隔爆面时，按GB3836.2对螺纹啮合扣数的要求是≥5扣，而按照ANSI/ASMEB1.20.1美国标准椎管螺纹（NPT）的要求不能超过3.5扣，故折中内外螺纹取极限值，即通规的最高处，止规的最低处。

八 橡胶密封圈的硬度检查

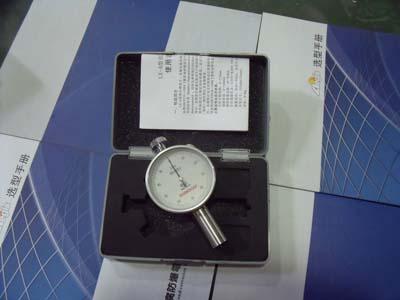

橡胶密封圈邵氏硬度以≥45度，≤55度偏向高为宜，密封圈能够更好压实电缆，有效地阻止火焰从防爆箱向外扩散，防止引燃外部爆炸性气体。
